Детали продукта
Место происхождения: Китай
Фирменное наименование: Haipai
Сертификация: CE,ISO9001
Номер модели: HP-D30
Условия оплаты & доставки
Количество мин заказа: 1 единица
Упаковывая детали: Деревянный ящик с вакуумной упаковкой внутри.
Время доставки: 30 рабочих дней
Условия оплаты: Т/Т
|
Пьезоэлектрическая струйная технология:
|
Клапан H-Y01 с настраиваемым соплом для точного бесконтактного дозирования.
|
Сверхвысокая скорость:
|
Максимальная скорость движения 1000 мм/с для максимальной производительности.
|
Исключительная точность:
|
Точность повторения ±0,01 мм с сервоприводом + шлифовальным винтом.
|
ПЗС-матрица визуального позиционирования:
|
Автоматическая калибровка и коррекция ошибок в реальном времени.
|
Визуальное программирование:
|
Онлайн-программирование с использованием изображений плат для простой и быстрой настройки.
|
Автоматическая регулировка ширины:
|
Ширина гусеницы 50-400 мм с интеграцией SMEMA
|
|
Пьезоэлектрическая струйная технология:
|
Клапан H-Y01 с настраиваемым соплом для точного бесконтактного дозирования.
|
|
Сверхвысокая скорость:
|
Максимальная скорость движения 1000 мм/с для максимальной производительности.
|
|
Исключительная точность:
|
Точность повторения ±0,01 мм с сервоприводом + шлифовальным винтом.
|
|
ПЗС-матрица визуального позиционирования:
|
Автоматическая калибровка и коррекция ошибок в реальном времени.
|
|
Визуальное программирование:
|
Онлайн-программирование с использованием изображений плат для простой и быстрой настройки.
|
|
Автоматическая регулировка ширины:
|
Ширина гусеницы 50-400 мм с интеграцией SMEMA
|
Описание:

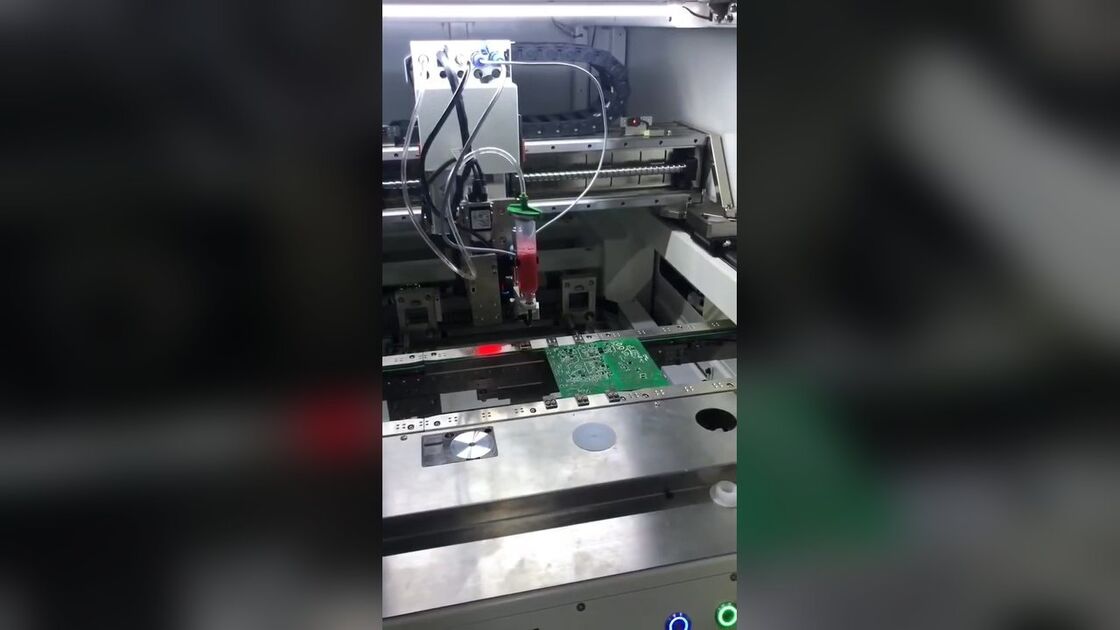

HP-D30 революционизирует процесс дозирования благодаря интегрированной системе визуального позиционирования CCD и онлайн-визуальному программированию, устраняя необходимость в сложном коде и ручном обучении. Просто сделайте снимок вашей платы, затем определите места дозирования, щелкнув по изображению — система автоматически генерирует траектории дозирования с точностью ±0,01 мм. Система машинного зрения CCD обеспечивает автоматическую калибровку и коррекцию ошибок в реальном времени, гарантируя идеальное совмещение независимо от вариаций платы или положения конвейера. За этим интуитивно понятным интерфейсом скрываются серьезные возможности: пьезоэлектрический струйный клапан H-Y01 обеспечивает бесконтактное дозирование со скоростью до 1000 мм/с, работая с материалами от подливки до паяльной пасты с настраиваемыми ударными штифтами сопла. Рабочая область 400×400 мм вмещает широкий спектр печатных плат, а автоматическая регулировка ширины (50-400 мм) и интерфейс SMEMA обеспечивают бесшовную интеграцию в линию. Для производителей, стремящихся сократить время настройки и исключить ошибки программирования, интеллектуальная система HP-D30 с визуальным управлением обеспечивает непревзойденную простоту использования.
| Модель | HP-D30 |
|---|---|
| Габариты машины | Д990*Ш1350*В1600 мм |
| Вес | 1000 кг |
| Метод управления | Промышленный ПК + плата управления движением |
| Программирование | Онлайн-визуальное программирование |
| CCD-зрение | Автоматическая калибровка и коррекция ошибок |
| Привод X/Y/Z | Серводвигатель + прецизионный шлифовальный винт |
| Максимальная скорость движения | 1000 мм/с |
| Точность повторения | ±0,01 мм |
| Траектория дозирования | X=400 мм, Y=400 мм, Z=50 мм |
| Высота компонента | Максимум 50 мм |
| Дозирующий клапан | 1x пьезоэлектрический струйный клапан H-Y01 |
| Емкость материала | 30 куб. см / 50 куб. см |
| Ширина дорожки | 50-400 мм (автоматическая регулировка) |
| Скорость конвейера | 0,5-3,5 м/мин (регулируемая) |
| Давление воздуха | 6,2 кгс/см² |
| Источник питания | 220 В, 50-60 Гц |
| Общая мощность | 3 кВт |
| Интерфейс | SMEMA |
| Система сигнализации | Отображение в меню + звуковая/световая сигнализация |
