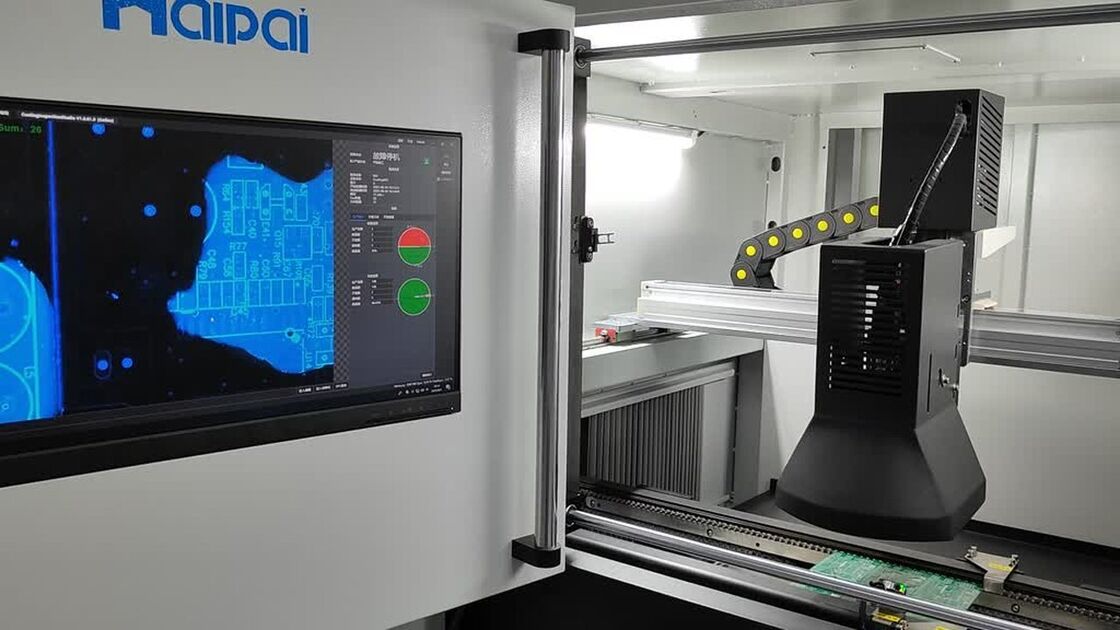

ইনলাইন লেপ এওআই পরিদর্শন সিস্টেম উচ্চ নির্ভুলতা লেপের উপরে সনাক্তকরণ কম লেপের বেধ

HP-AOI45B একটি সম্পূর্ণ সমন্বিত ইনলাইন স্বয়ংক্রিয় অপটিক্যাল পরিদর্শন সিস্টেম যা স্বয়ংক্রিয় SMT উৎপাদন লাইনের মধ্যে নির্বিঘ্ন অপারেশনের জন্য ডিজাইন করা হয়েছে। একটি স্ট্যান্ডার্ড SMEMA যোগাযোগ ইন্টারফেস বৈশিষ্ট্যযুক্ত, এটি স্বয়ংক্রিয়ভাবে আপস্ট্রিম কোটিং সরঞ্জাম এবং ডাউনস্ট্রিম কিউরিং ফার্নেস বা আনলোডারগুলির সাথে হ্যান্ডশেক করে - ন্যূনতম অপারেটর হস্তক্ষেপের সাথে সত্যিকারের লাইট-আউট গুণমান যাচাইকরণ সক্ষম করে।

বুদ্ধিমান বৈদ্যুতিক প্রস্থ সমন্বয় (50-450 মিমি) প্রোগ্রাম কমান্ডের প্রতিক্রিয়া জানায়, বিভিন্ন PCB আকারের মধ্যে ম্যানুয়াল পরিবর্তনগুলি দূর করে, যখন কনভেয়র গতি (0.5-3.5 মি/মিনিট) লাইন প্রবাহের সাথে নির্ভুলভাবে সিঙ্ক্রোনাইজ করে। মাত্র 2KW (AC220V 50Hz) এর মোট বিদ্যুৎ খরচ এবং প্রায় 600KG ওজনের শক্তিশালী নির্মাণ সহ, HP-AOI45B সুবিধা পরিকাঠামোতে পরিষ্কারভাবে সংহত হয়।

• কনফর্মাল কোটিং ত্রুটি সনাক্তকরণের জন্য পেশাদার AOI পরিদর্শন সিস্টেম
• টেলিসেন্ট্রিক লেন্স সহ 5-মেগাপিক্সেল গ্লোবাল কালার ক্যামেরা (12MP ঐচ্ছিক)
• UV এবং সাদা আলো সহ ডুয়াল-কালার অ্যানুলার লাইট সোর্স
• ±0.02 মিমি তিন-অক্ষ পুনরাবৃত্তি সহ উচ্চ-নির্ভুলতা সার্ভো মোটর ড্রাইভ
• 50-450 মিমি থেকে বুদ্ধিমান বৈদ্যুতিক প্রস্থ সমন্বয়
• বড় সনাক্তকরণ এলাকা: L450mm * W450mm
• অনিয়মিত আকার সহ বহুভুজ সনাক্তকরণ এলাকা সমর্থন করে
• বারকোড ইন্টিগ্রেশন সহ SPC ডেটা পরিসংখ্যান এবং ট্রেসেবিলিটি
• নির্বিঘ্ন উৎপাদন লাইন ইন্টিগ্রেশনের জন্য SMEMA ইন্টারফেস

একটি টেলিসেন্ট্রিক লেন্সের সাথে যুক্ত একটি 5-মেগাপিক্সেল গ্লোবাল কালার ক্যামেরা বৈশিষ্ট্যযুক্ত যা ব্যতিক্রমী স্পষ্টতার সাথে বিকৃতি-মুক্ত চিত্র ধারণ করে। টেলিসেন্ট্রিক প্রযুক্তি বস্তুর দূরত্বের নির্বিশেষে সামঞ্জস্যপূর্ণ বিবর্ধন নিশ্চিত করে, যা কোটিং প্রান্ত এবং ত্রুটির সঠিক পরিমাপের জন্য গুরুত্বপূর্ণ। ডুয়াল-কালার অ্যানুলার লাইট সোর্স UV আলো (ফ্লুরোসেন্ট ট্রেসার এক্সাইটেশনের জন্য) এবং সাদা আলো একত্রিত করে, যা ওভারকোট, আন্ডারকোট, বিদেশী পদার্থ, স্প্ল্যাশিং এবং প্রান্ত স্পষ্টতার সমস্যাগুলি সনাক্ত করার জন্য সর্বোত্তম আলো সরবরাহ করে।

X, Y, এবং Z অক্ষগুলি সার্ভো মোটর দ্বারা চালিত হয় সম্পূর্ণ বন্ধ প্রিসিশন স্ক্রু মডিউল সহ, পরিদর্শন পয়েন্টগুলিতে নির্ভুল ক্যামেরা পজিশনিংয়ের জন্য ±0.02 মিমি পুনরাবৃত্তি সরবরাহ করে। এটি নিশ্চিত করে যে ক্ষুদ্রতম ত্রুটিগুলিও ধারাবাহিকভাবে ক্যাপচার এবং বিশ্লেষণ করা হয়।

ব্যাপক ক্ষমতা সহ শিল্প নিয়ন্ত্রণ কম্পিউটারে চলমান পেশাদার AOI নিয়ন্ত্রণ সফ্টওয়্যার:

• বৃত্তাকার, আয়তক্ষেত্রাকার এবং বহুভুজ আকার সমর্থন করে নমনীয় সনাক্তকরণ এলাকা সংজ্ঞা
• কপি, মিরর, অ্যারে এবং রোটেশন অপারেশন সহ উন্নত এলাকা ব্যবস্থাপনা
• পূর্ব-নির্ধারিত রেফারেন্স পয়েন্টগুলির বিরুদ্ধে চিত্রগুলির তুলনা করে বুদ্ধিমান অ্যালগরিদম
• বারকোড ইন্টিগ্রেশন সহ SPC ডেটা পরিসংখ্যান এবং ট্রেসেবিলিটি
• 1,000 টিরও বেশি রানিং প্রোগ্রামের জন্য স্টোরেজ

বিভিন্ন শিল্পে পোস্ট-কোটিং পরিদর্শনের জন্য আদর্শ:
